Installation der Betonsteinmaschine CBM 25 – Gabun

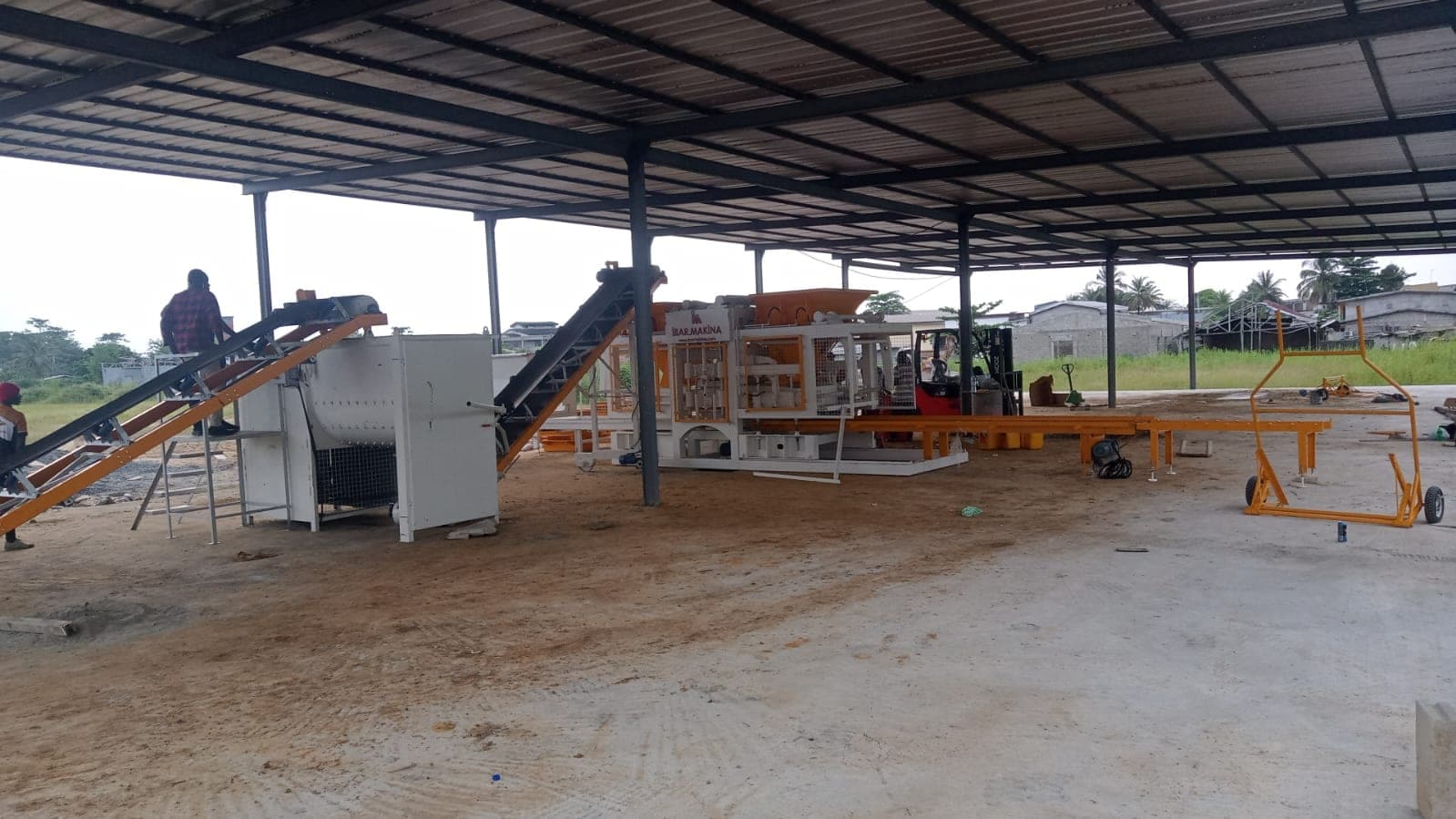

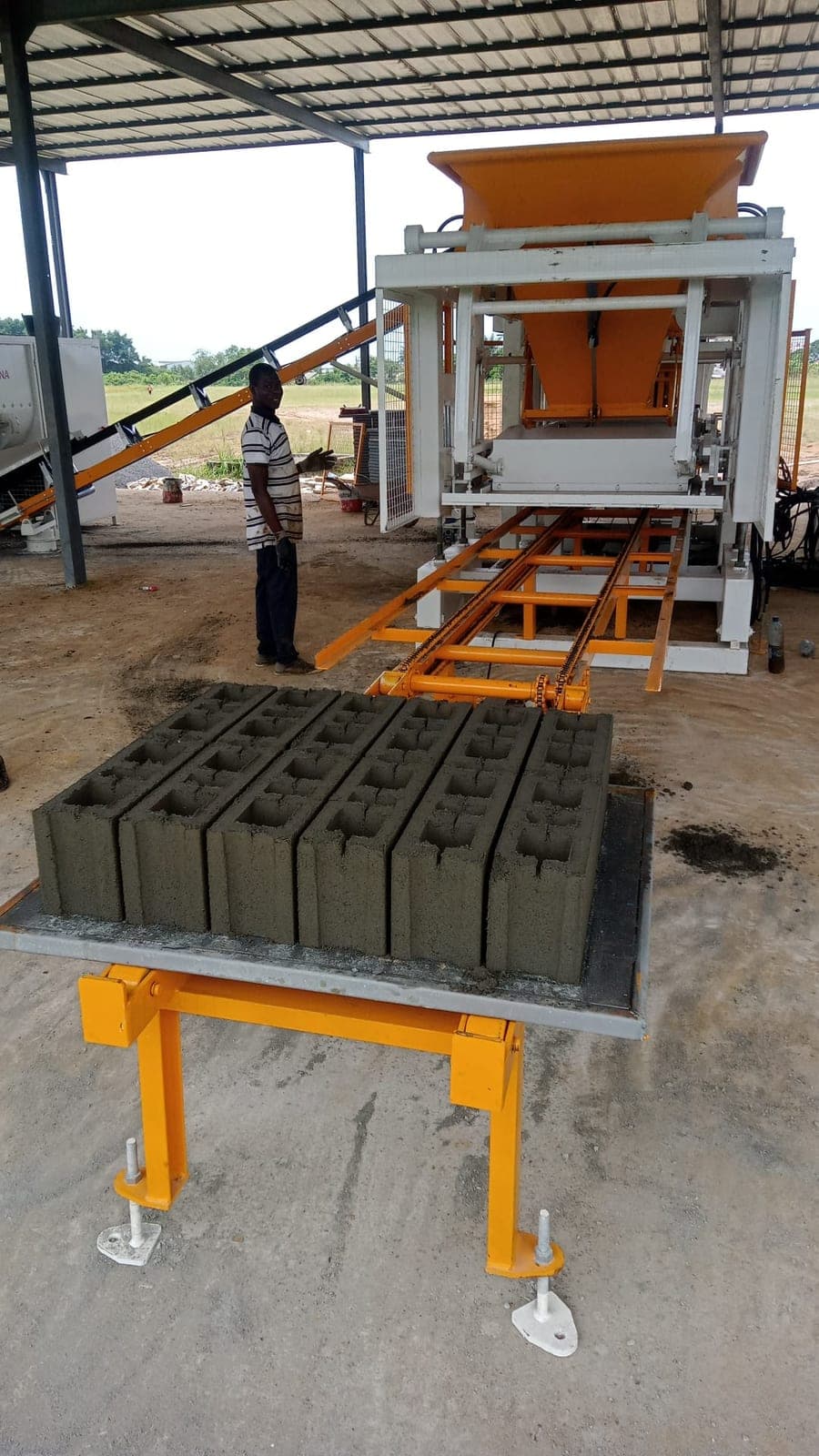

In dieser Anlage in Gabun läuft die Steinproduktion auf einer einzigen Linie unter einer Stahlhalle: Der Beton aus dem Mischer gelangt über ein Schrägförderband in den Aufgabetrichter der Betonstein- und Pflastersteinmaschine CBM 25, und die vollen Unterlagsbretter, die aus der Form kommen, werden vom Brettförderer vor der Maschine abgenommen und mit einem Palettenwagen in den Aushärtebereich gebracht. Unser Team hat Installation und Inbetriebnahme vor Ort durchgeführt, und die Maschinenbediener des Kunden haben die erste Produktion gemeinsam mit unseren Ingenieuren gefahren.

Verschiedene Produkte aus einer Maschine

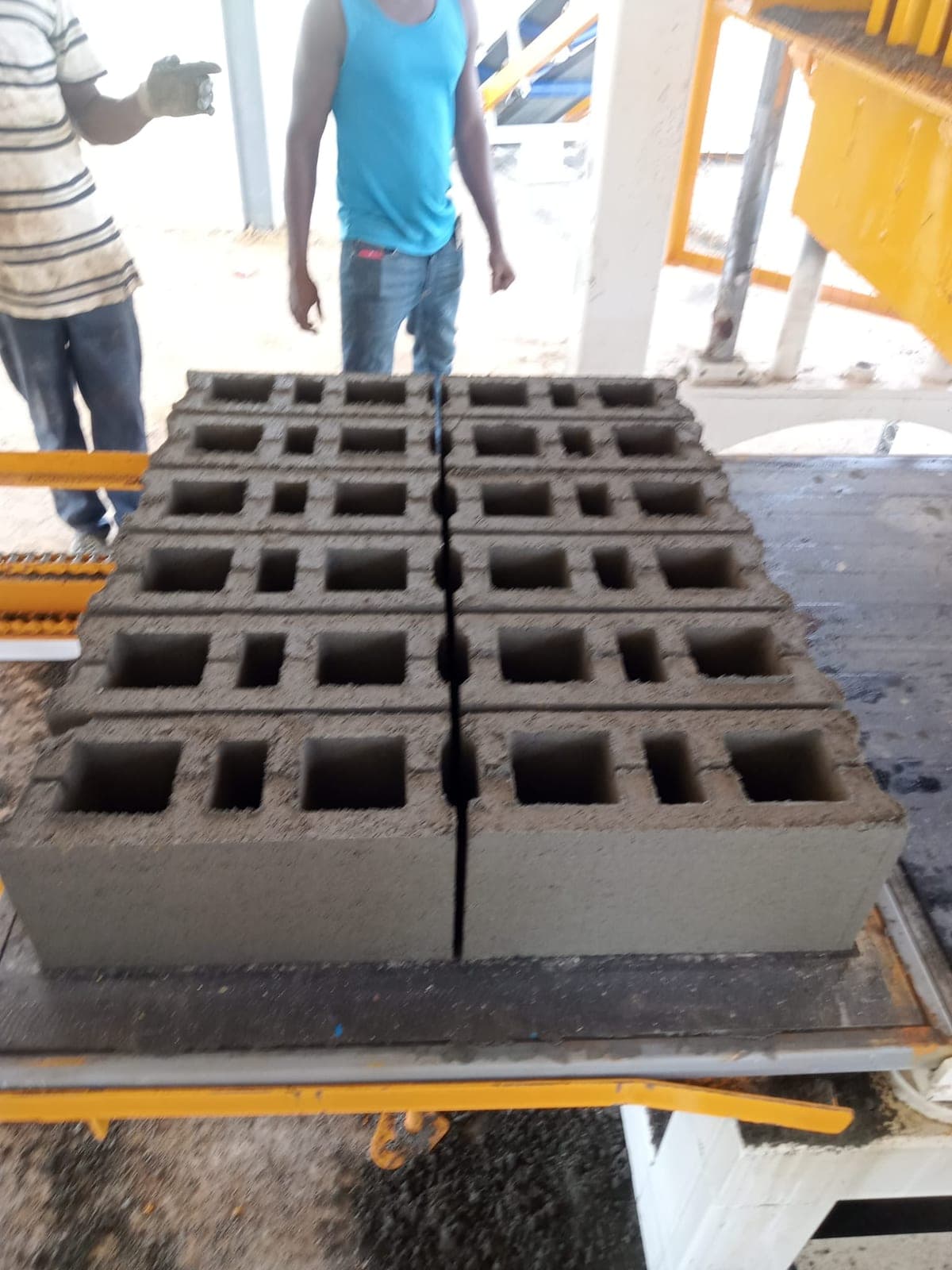

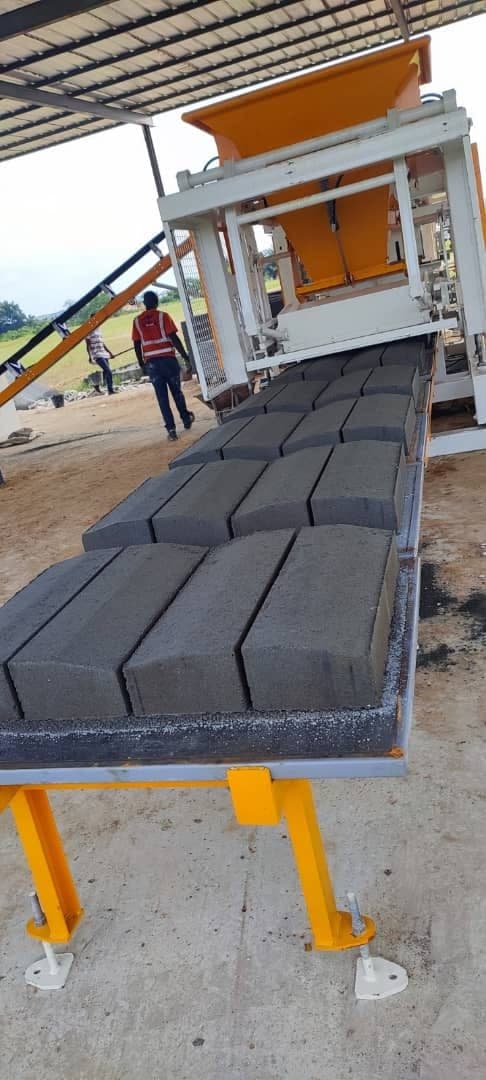

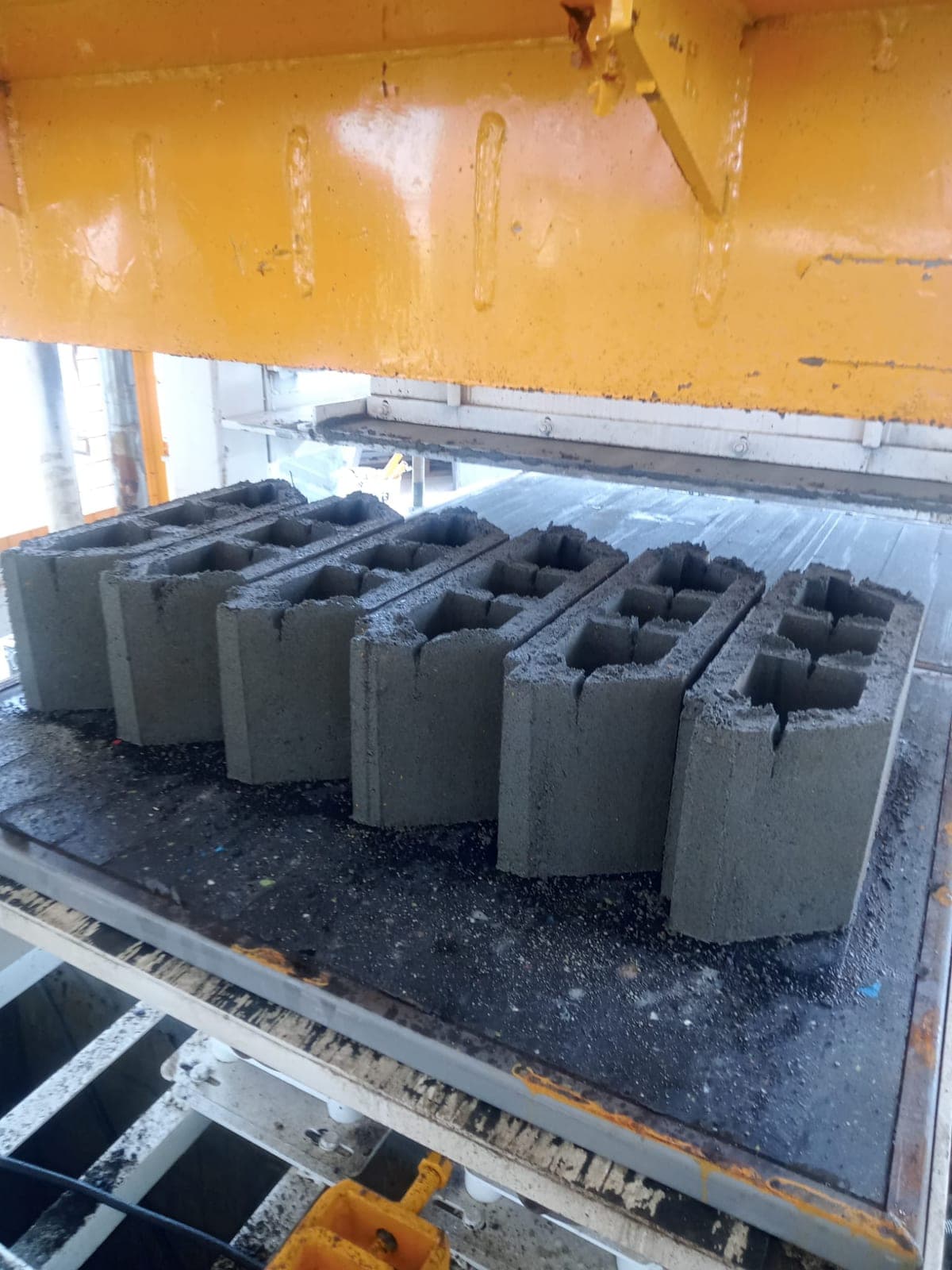

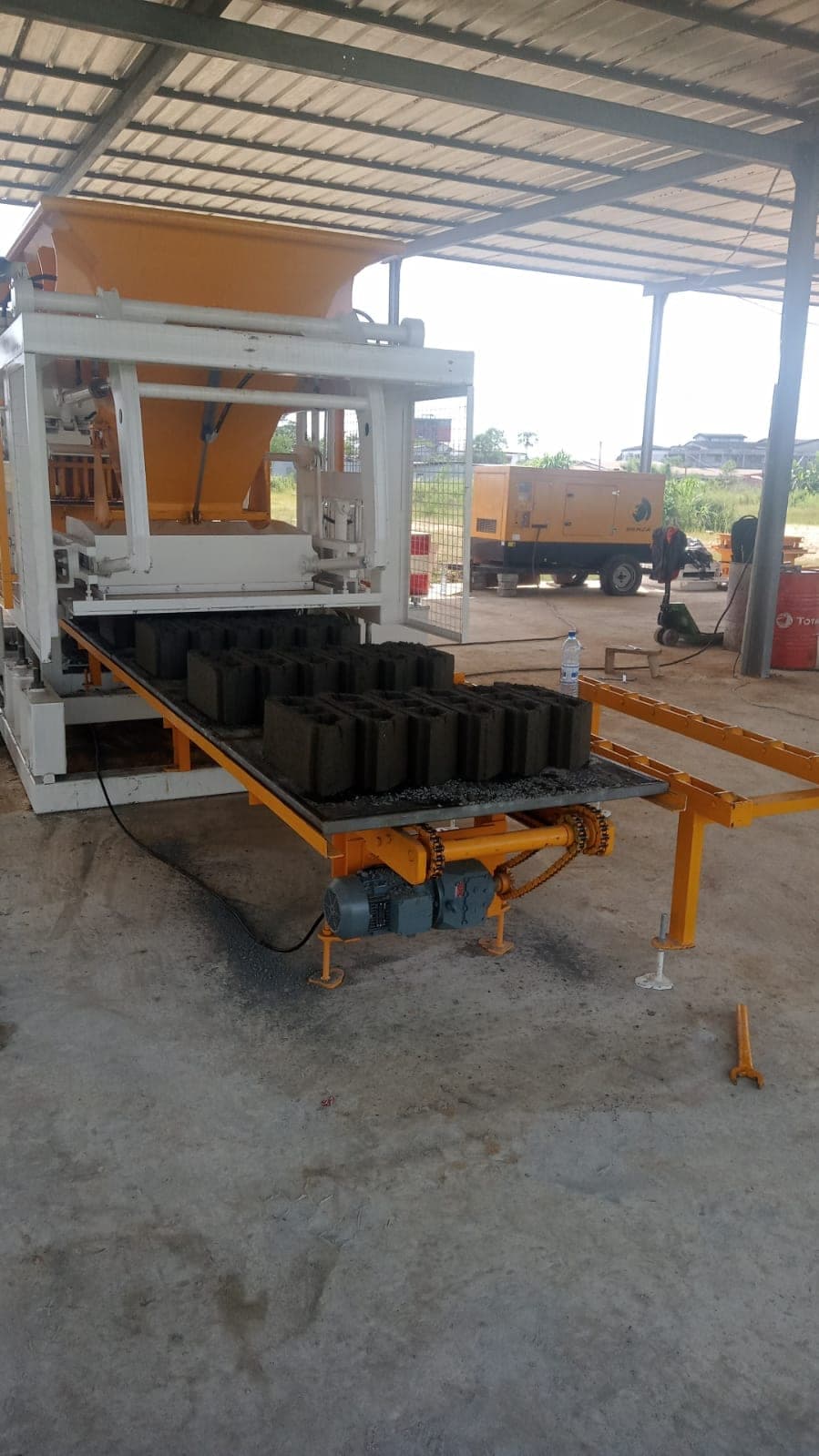

Die Fotos der Installation zeigen mehrere Produkte, die auf derselben Maschine gefertigt wurden: dreikammerige Hohlblocksteine à 20 cm, schmalere Steine in Doppelreihen und Vollsteine. Für einen Produktwechsel genügt ein Formwechsel. Leistungsdaten der CBM 25 laut unseren Produktdaten:

Produkt	Pro Takt	Pro Tag (ca.)
Hohlblockstein 20 cm (200x400x200 mm)	10 Stk.	10.000 Stk.
Betonstein 15 cm	12 Stk.	12.000 Stk.
Betonstein 10 cm	18 Stk.	18.000 Stk.
Pflasterstein	25 Stk.	500 m²
Bordstein (150x700x300 mm)	3 Stk.	3.000 Stk.

Wozu dient der zweite Aufgabetrichter?

Die CBM 25 ist das Modell mit zwei Aufgabetrichtern in unserer halbautomatischen Baureihe. Betonsteine werden mit einem Trichter gefertigt; der zweite bringt bei Pflastersteinen eine feine, farbige Vorsatzschicht auf. Die Anlage ist daher nicht auf Betonsteine beschränkt und kann später auch zweischichtige, farbige Pflastersteine herstellen.

Technische Daten

• 100–120 Brettzyklen pro Stunde
• Größe der Holzunterlagsbretter: 95 x 115 cm
• Untere Rüttelmotoren: 2 x 7,5 kW, Hydraulikmotor: 15 kW

Für Kunden, die die Linie dort, wo das Stromnetz schwach ist, mit einem Generator betreiben möchten, nennt unser Angebot die gesamte installierte Leistung der Linie, damit der Generator passend ausgelegt werden kann. Sie planen eine ähnliche Anlage in Gabun oder Zentralafrika? Senden Sie uns Ihre Tagesmenge über das Angebotsformular.
