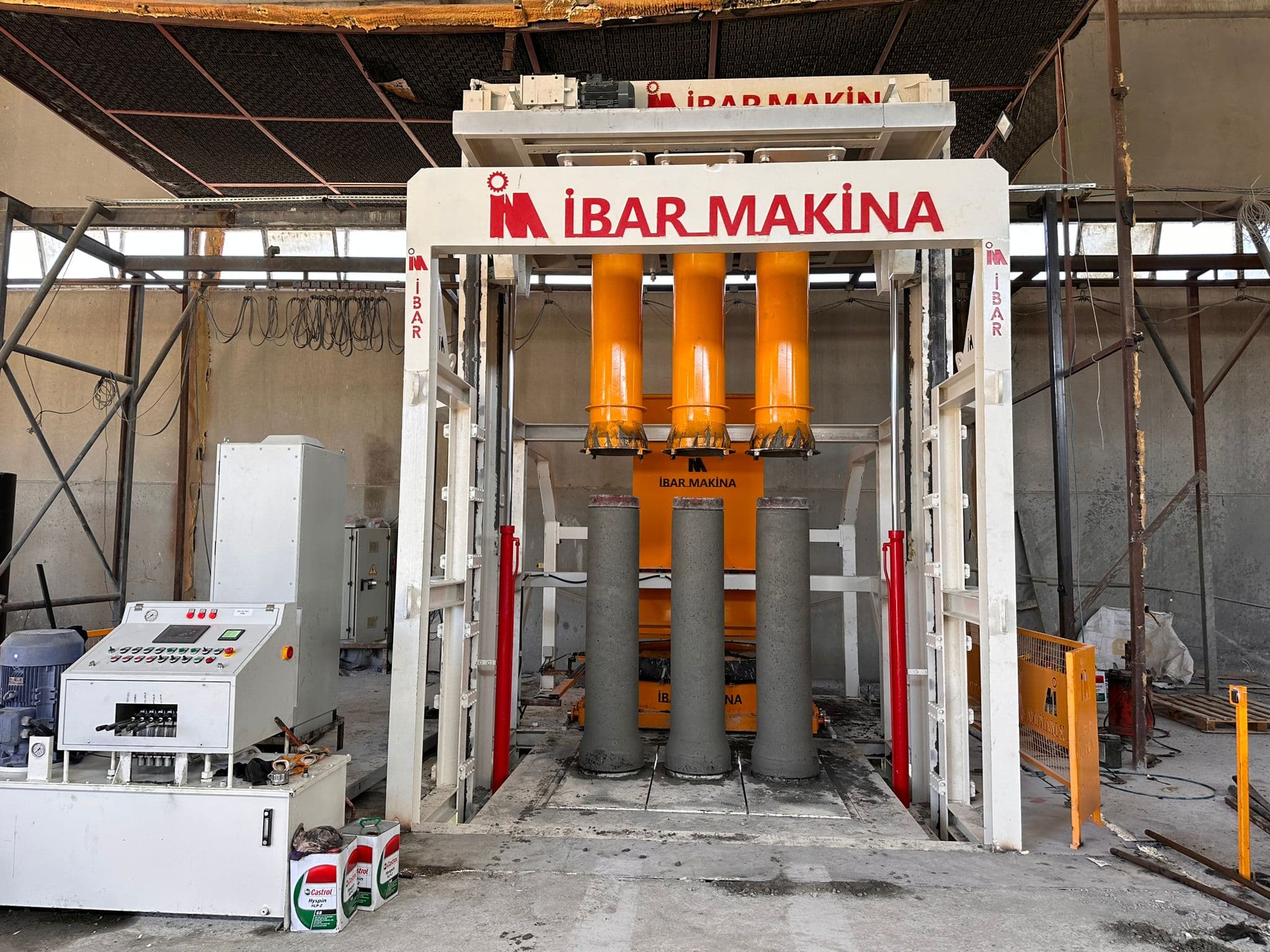

اختيار آلة الأنابيب الخرسانية: قائمة التحقق لاختيار الطراز

لا ينبغي أن يعتمد اختيار آلة الأنابيب الخرسانية على أكبر قطر للأنبوب فقط. بل يجب تقييم نطاقات أقطار المنتجات وأطوالها، وكونها مسلحة أو غير مسلحة، وهندسة الوصلات، وهدف الإنتاج اليومي، ونظام تشغيل المصنع معًا. وإذا كان إنتاج العبّارات الصندوقية وغرف التفتيش مخططًا له أيضًا، فيجب توسيع قائمة المتطلبات. ويتمثل النهج الصحيح في تحديد مجموعة المنتجات أولًا، ثم اختيار الآلة والقوالب والمعدات المساعدة المتوافقة مع هذه المجموعة.

İBAR MAKİNA شركة مصنّعة لمعدات إنتاج المنتجات الخرسانية في تشيركيزكوي، تكيرداغ، منذ 1978، وتصدّر إلى أكثر من 30 دولة. يساعدك هذا الدليل على تحديد متطلباتك الفنية ضمن نطاق واضح قبل الاستثمار، ومقارنة الطرازات وفق المعايير نفسها.

حدّد نطاق المنتجات أولًا لاختيار آلة الأنابيب الخرسانية

تتمثل الخطوة الأولى في توصيف كل منتج تنوي تصنيعه في بند مستقل. ولا تكتفِ بالطلبات الحالية، بل أدرج أيضًا الاحتياجات المتوقعة لمنتجات جديدة. ومع ذلك، بدلًا من اختيار نظام أكبر من اللازم لمجرد احتمال استخدامه مستقبلًا، اربط خطة التوسع بالطلب وميزانية الاستثمار.

• نوع المنتج: أنبوب خرساني، أو عبّارة صندوقية، أو عنصر غرفة تفتيش.
• الأبعاد: قطر الأنبوب، وطوله، وسماكة جداره، والأبعاد الخارجية للمنتج.
• الخصائص الإنشائية: إنتاج مسلح أو غير مسلح، والشكل الهندسي المطلوب للتسليح.
• نوع الوصلة: الجلبة، ومجرى حلقة الإحكام، وتفاصيل اتصال الطرفين المتقابلين.
• خطة الإنتاج: العدد المستهدف لكل منتج، ونظام الورديات، وتكرار التبديل بين المنتجات.

توفر هذه المعلومات أساسًا فنيًا مشتركًا عند تقييم خيارات آلة الأنابيب الخرسانية. فقد يختلف منتجان لهما القطر الاسمي نفسه في الطول أو سماكة الجدار أو تصميم الوصلة. لذلك، فإن توافق القطر وحده ليس معيارًا كافيًا للاختيار.

قيّم نطاق الأقطار وطول الأنبوب معًا

عند اختيار الآلة، لا تقل أهمية توزيع الطلبات على المنتجات ضمن نطاق الأقطار عن أهمية أصغر قطر وأكبر قطر مطلوب إنتاجهما. ويساعد تحديد الأقطار التي ستُنتج بكثرة على وضع خطة أكثر واقعية للاستثمار في القوالب وتبديلها وتنظيم تدفق الإنتاج. كما يجب توضيح البُعد الذي يشير إليه القطر الاسمي بالاستناد إلى رسومات المنتجات عند إجراء المقارنة الفنية.

الطراز	نطاق أقطار الأنابيب المعلن	النطاق الإضافي المعلن
CPM 800	150–800 mm	يجب التحقق من طول الأنبوب وتفاصيل المنتج بشكل منفصل
CPM 1400	300–1400 mm	يجب التحقق من طول الأنبوب وتفاصيل المنتج بشكل منفصل
CPM 1600 PRO	300–1600 mm	طول الأنبوب 1000–2500 mm
CPM 2400	300–2400 mm	عبّارات صندوقية حتى 2000x2000 mm
CPM 3600	600–3600 mm	عبّارات صندوقية حتى 3000x3000 mm

على سبيل المثال، يمكن تقييم آلة الأنابيب الخرسانية CPM 1600 PRO وفق نطاقات الأقطار والأطوال المعلنة. ومع ذلك، لا تعني الحدود الواردة في الجدول أن كل تركيبة من القطر والطول وسماكة الجدار ونوع الوصلة ملائمة تلقائيًا. ويجب تأكيد الملاءمة النهائية بالاستناد إلى رسومات المنتجات وترتيب القوالب الذي سيُختار.

متطلبات الأنابيب المسلحة وغير المسلحة وذات الجلبة

كيف يؤثر قفص التسليح في تدفق الإنتاج؟

في إنتاج الأنابيب المسلحة، تُعدّ عمليات تجهيز قفص التسليح ونقله ووضعه داخل القالب جزءًا من خطة الإنتاج. ويجب النظر معًا في أبعاد القفص، والغطاء الخرساني، وطريقة التثبيت، وسهولة الوصول لوضعه. وقد يؤدي التأخر في هذه الأعمال التحضيرية، بصورة مستقلة عن دورة تشغيل الآلة، إلى صعوبة بلوغ خط الإنتاج وتيرته المستهدفة.

وتظل خلطة الخرسانة والدمك وظروف فك القالب والمناولة مهمة أيضًا في المنتجات غير المسلحة. ولا ينبغي تحديد الحاجة إلى التسليح بناءً على اختيار الآلة وحده؛ بل يجب الاستناد إلى استخدام المنتج ومواصفات المشروع والمتطلبات الفنية ذات الصلة. ويجب التأكد بوضوح مع الشركة المصنّعة من ملاءمة الطراز المختار للمنتج المستهدف.

حدّد الجلبة ومجرى حلقة الإحكام على الرسم

عند طلب إنتاج أنابيب ذات جلبة، لا تكفي معلومات القطر والطول وحدها. بل يجب تضمين الشكل الهندسي للجلبة، واتصالها بالطرف الآخر للأنبوب، واستخدام حلقة الإحكام، وتفاوتات الأبعاد المطلوبة في تقييم القالب. ولأن تفاصيل الوصلات قد تختلف بين العملاء، فإن مشاركة رسم مقطعي في مرحلة عرض السعر تقلل من الافتراضات غير الصحيحة.

ولا ينبغي افتراض إمكانية إنتاج أنواع مختلفة من الوصلات على الآلة نفسها. بل يجب مناقشة مكونات القالب المطلوبة، وطريقة التبديل، وظروف إخراج المنتج من القالب كلًّا على حدة. وبذلك يمكن تجنب عدم التوافق بين طلب الآلة والمتطلبات الفنية للمنتج.

ادرس احتياجات العبّارات الصندوقية وغرف التفتيش بشكل منفصل

يتطلب إنتاج العبّارات الصندوقية شكلًا هندسيًا للقالب وتقييمًا للمناولة يختلفان عن الأنابيب الدائرية. ويجب تحديد المقطع الداخلي، والأبعاد الخارجية، وسماكة الجدار، وطول المنتج، وترتيب التسليح معًا. وفي العناصر الكبيرة خصوصًا، يجب إدراج معدات الرفع ومسارات الحركة داخل المصنع ومساحة التخزين ضمن نطاق الاستثمار.

يشمل النطاق المعلن لـآلة الأنابيب الخرسانية CPM 2400 أنابيب بأقطار 300–2400 mm وعبّارات صندوقية حتى 2000x2000 mm. أما CPM 3600، فالنطاق المعلن له يشمل أنابيب بأقطار 600–3600 mm وعبّارات صندوقية حتى 3000x3000 mm. ويجب التحقق بشكل منفصل من جميع أبعاد العبّارة المخطط إنتاجها وظروف إنتاجها.

إذا كانت هناك حاجة إلى غرف التفتيش، فيجب تقييم مجموعة منتجاتها ضمن بند مستقل. ويتراوح نطاق الأقطار المعلن لـآلة غرف التفتيش CMM 1200 بين 620–1200 mm. ويجب إدراج أطوال العناصر المزمع إنتاجها وتفاصيل التوصيلات ومتطلبات القوالب في نطاق عرض السعر. ولا ينبغي الافتراض مسبقًا أن آلة الأنابيب قادرة على إنتاج جميع عناصر غرف التفتيش.

قيّم القدرة الإنتاجية والأتمتة على مستوى الخط بالكامل

لا تعتمد القدرة الإنتاجية على دورة تشغيل الآلة وحدها. إذ تؤثر عمليات تجهيز الخرسانة وتغذيتها، ووضع التسليح، وتبديل القوالب، وإخراج المنتجات، ومناولتها، ومساحة المعالجة في إجمالي إنتاج الخط. لذلك، يجب توضيح الهدف اليومي لكل منتج مع ظروف الورديات المخطط لها.

ولا ينبغي افتراض تساوي أزمنة إنتاج الأقطار والأطوال المختلفة. ففي المصنع الذي يبدّل المنتجات بصورة متكررة، يشغل وقت تبديل القوالب والأعمال التحضيرية وفحص المنتجات الأولى حيزًا مهمًا في التخطيط. وعند مقارنة القدرات الإنتاجية، يجب أن يكون المنتج المستهدف ووقت التشغيل ونطاق المعدات المساعدة متماثلًا.

كما يجب تحديد مستوى الأتمتة انطلاقًا من الاحتياجات. وينبغي الاستفسار عن العمليات التي ستُنفّذ آليًا، والنقاط التي تتطلب تدخل المشغّل، والسجلات المطلوبة من نظام التحكم. ولا تلغي الأتمتة الحاجة إلى تغذية مناسبة بالخرسانة، وموظفين مدرّبين، وصيانة منتظمة.

قائمة تحقق لاختيار الطراز المناسب

1. جهّز رسومات المنتجات: وضّح القطر والطول وسماكة الجدار وتفاصيل الوصلات.
2. دوّن توزيع المنتجات: ميّز بين المنتجات التي ستُنتج بانتظام والطلبات الموسمية.
3. وضّح احتياجات التسليح: حدّد ترتيبات تجهيز الأقفاص ووضعها.
4. اذكر المنتجات الإضافية: أدرج متطلبات العبّارات الصندوقية وغرف التفتيش في قوائم منفصلة.
5. حدّد شروط القدرة الإنتاجية: اربط الأعداد المستهدفة بالورديات ونوع المنتج.
6. راجع تخطيط المصنع: قيّم مناطق تغذية الخرسانة والرفع والمعالجة والتخزين.
7. قارن نطاق عروض الأسعار: حدّد بوضوح القوالب والمعدات المساعدة والعمليات المؤتمتة ونطاق التركيب.
8. أكّد الملاءمة: اطلب تقييم الطراز المختار وفق رسومات منتجاتك.

تختلف الأسعار حسب تهيئة الآلة، ونطاق القوالب، ومستوى الأتمتة، والمعدات المساعدة. لذلك، يجب إجراء المقارنة على أساس نطاق فني متماثل، وليس على أساس السعر الإجمالي وحده.

الأسئلة الشائعة

هل الآلة التي تستوعب أكبر قطر هي الاختيار الصحيح؟

ليس ذلك كافيًا وحده. إذ يجب أيضًا تقييم أصغر قطر، وطول الأنبوب، وهندسة الوصلات، والحاجة إلى التسليح، وتوزيع المنتجات الأكثر إنتاجًا. ويجب التأكد من ملاءمة الطراز لتركيبات المنتجات المستهدفة بالاستناد إلى الرسومات الفنية.

هل يمكن إنتاج أنابيب مسلحة وغير مسلحة على الآلة نفسها؟

يجب تقييم هذه الإمكانية وفق الطراز والقالب وخصائص المنتج. وفي الإنتاج المسلح، تكتسب ظروف وضع قفص التسليح وتثبيته أهمية إضافية. ويجب ذكر مجموعتي المنتجات بوضوح في طلب عرض السعر.

هل تكفي آلة الأنابيب لإنتاج العبّارات الصندوقية وغرف التفتيش أيضًا؟

لا يمكن تعميم ذلك على كل طراز. ويجب مقارنة نطاق العبّارات الصندوقية المعلن بأبعاد المنتجات، ودراسة احتياجات غرف التفتيش بشكل منفصل. كما يجب تقييم متطلبات القوالب والمناولة معًا.

ما المعلومات التي يجب تجهيزها للحصول على عرض سعر؟

يجب تجهيز رسومات المنتجات، ونطاقات الأقطار والأطوال، وتفاصيل التسليح والجلبة، وهدف الإنتاج اليومي، ونظام الورديات، وتخطيط المصنع. وباستخدام هذه المعلومات، يمكنك تعبئة نموذج طلب عرض السعر وطلب تقييم نطاق الآلة والقوالب والمعدات الملائم لاحتياجاتك من İBAR MAKİNA.
