في مشاريع البنية التحتية، لا يقتصر سؤال ما هي العبّارة الصندوقية على تعريف عنصر خرساني، بل يشمل أيضًا نقل المياه بأمان وحماية منشآت الطرق. العبّارة الصندوقية هي منشأة عبور مغلقة ذات مقطع مربع أو مستطيل، تُصمَّم غالبًا من الخرسانة المسلحة. ويمكن استخدامها لتمرير المياه أسفل الطرق، وتصريف مياه الأمطار، وعبور المجاري المائية. في الإنتاج مسبق الصب، تُجهَّز العناصر في ظروف مصنع مضبوطة، ثم تُركَّب في الموقع وفقًا لتفاصيل التوزيع والوصلات المحددة في المشروع. ويُحدَّد الحل المناسب من خلال تقييم الحسابات الهيدروليكية، وظروف التربة، وأحمال المركبات، وتصميم القالب، وطريقة الإنتاج معًا.
ما هي العبّارة الصندوقية وكيف تعمل؟
توفر العبّارة الصندوقية مساحة لمرور المياه عبر مقطع يتكون من بلاطة علوية وقاعدة وجدران جانبية. وتُؤخذ أحمال الردم وحركة المرور فوق المنشأة في الاعتبار عند تصميم الخرسانة المسلحة. أما شكل المقطع وأبعاده فيُختاران وفقًا لكمية المياه المطلوب تمريرها، وظروف الجريان، ومناسيب الأرض القائمة. لذلك، ينبغي التعامل مع العبّارة ليس بوصفها منتجًا خرسانيًا جاهزًا فحسب، بل بوصفها مكوّنًا من مكونات البنية التحتية يتطلب حسابات هندسية.
يتمثل الفرق الأساسي بين الأنبوب الخرساني الدائري والعبّارة الصندوقية في هندسة المقطع. وقد يتيح المقطع الصندوقي، في مشاريع معينة، توفير فتحة جريان واسعة ضمن ارتفاع محدود. لكن لا يمكن تحديد المقطع الأنسب بالنظر إلى الشكل أو الأبعاد وحدها. بل يجب دراسة ظروف المدخل والمخرج، والميل، ونقل الرواسب، وإمكانية الوصول لأعمال الصيانة، والمتطلبات الإنشائية معًا.
مجالات استخدام العبّارات الصندوقية في البنية التحتية
تمرير المياه أسفل الطرق
عندما يقطع طريق رئيسي أو طريق ربط أو مسار نقل داخل منشأة مجرى المياه الطبيعي، يجب تمرير المياه بصورة مضبوطة أسفل ردم الطريق. ويمكن للعبّارة الصندوقية تأمين هذا العبور. وفي التصميم، لا تقل أهمية ارتفاع الردم، وقدرة تحمل الأساس، وظروف الدمك حول العبّارة عن أهمية الأحمال الواقعة على الطريق. كما يساعد التهيئة المناسبة لمنطقتي المدخل والمخرج على التحكم في النحر الذي قد يسببه الجريان في المنطقة المحيطة.
خطوط تجميع مياه الأمطار وتصريفها
يجب تصريف الجريان السطحي الناتج عن الأمطار بصورة مضبوطة في المناطق السكنية والصناعية والمساحات الواسعة ذات الأسطح المرصوفة. ويمكن أن تشكل العبّارات الصندوقية جزءًا من خطوط نقل مياه الأمطار في المشاريع الملائمة. وعند اختيار المقطع، تُقيَّم التطورات المتوقعة ضمن نطاق المشروع إلى جانب معدل التدفق الحالي. ونظرًا إلى أن متطلبات التنظيف والصيانة تؤثر مباشرةً في أداء الخط خلال فترة التشغيل، فلا ينبغي إغفالها في مرحلة التصميم.
عبور المجاري المائية ومسارات التصريف الطبيعية
يمكن دراسة استخدام العبّارة الصندوقية عند نقاط تقاطع مجرى مائي مع طريق أو مسار آخر للبنية التحتية. وتُعد معدلات تدفق الفيضانات، والمواد المنقولة مع المياه، واحتمالات الانسداد، وتأثيرات الجريان في البيئة المحيطة عوامل حاسمة هنا. وقد لا تكون العبّارة مناسبة لكل معبر مائي؛ إذ تتطلب بعض الظروف منشآت عبور مختلفة. ويجب أن يتم الاختيار وفقًا لمعايير المشروع المعنية والتقييم الهندسي المختص.
كيف تُحدَّد أبعاد العبّارة الصندوقية؟
أول تمييز يجب إجراؤه عند تحديد أبعاد العبّارة الصندوقية هو الفرق بين الفتحة الداخلية والأبعاد الخارجية. فالفتحة الداخلية تحدد المساحة التي يمكن للمياه المرور عبرها، بينما تشمل الأبعاد الخارجية سماكات الجدران والبلاطات أيضًا. ويجب توضيح هذا الفرق صراحةً عند الطلب وإعداد القالب. كما يجب تحديد طول العنصر، وهندسة الوصلات، وترتيب التسليح، وتفاصيل الرفع بصورة مستقلة عن أبعاد المقطع وحدها.
| مثال على أبعاد المقطع | ما يجب توضيحه عند إعداد المشروع |
|---|---|
| 2000x2000 mm | ما إذا كانت الأبعاد تشير إلى الفتحة الداخلية أم الأبعاد الخارجية، وسماكة الجدران، وطول العنصر |
| 3000x2000 mm | اتجاه العرض والارتفاع، والمتطلبات الهيدروليكية، وترتيب التسليح |
| 3000x3000 mm | تعريف المقطع، والأحمال الإنشائية، وظروف الرفع والنقل |
هذه الأبعاد أمثلة لمقاطع يمكن استخدامها في مناقشات المشروع؛ ولا تضمن بمفردها معدل تدفق محددًا أو قدرة تحمل معينة. فقد تختلف سماكة الجدران والتسليح بين عبّارتين لهما الفتحة نفسها. وبالمثل، لا يمكن اختيار الآلة بناءً على عرض المقطع وحده. بل يجب التحقق من هندسة المنتج المستهدف، ومعدات الإنتاج، وتكوين القالب معًا.
المراحل الأساسية لإنتاج العبّارات الصندوقية مسبقة الصب
يتيح الإنتاج مسبق الصب تصنيع العناصر المتكررة ضمن عملية مضبوطة. ومع ذلك، لا تعتمد جودة المنتج على الآلة وحدها. إذ يجب إدارة الخلطة الخرسانية، ووضع التسليح، ودقة القالب، والدمك، والمعالجة بوصفها منظومة متكاملة. ويساعد إجراء الفحوص وفقًا لمواصفات المشروع في كل مرحلة على جعل أعمال التركيب في الموقع أكثر قابلية للتنبؤ أيضًا.
- تحديد المشروع والمنتج: تُحدَّد أبعاد المقطع، وطول العنصر، وسماكات الجدران والبلاطات، والتسليح، وتفاصيل الوصلات. وتُواءَم رسومات الإنتاج مع تصميم القالب.
- تجهيز القالب: تُنظَّف أسطح القالب، وتُفحَص الوصلات، وتُطبَّق مادة فصل مناسبة. كما تُفحَص حالات التآكل أو التشوه التي قد تؤثر في دقة الأبعاد.
- وضع التسليح: يُوضَع التسليح المجهز في موضعه المحدد بالمشروع. وتُفحَص المباعدات التي تحافظ على الغطاء الخرساني ووسائل التثبيت اللازمة.
- تغذية الخرسانة ودمكها: تُنقَل الخرسانة المناسبة لطريقة الإنتاج إلى القالب. وتُدار عمليات التغذية والدمك بما يقلل تكوّن الفراغات داخل المقطع.
- فك القالب والمعالجة: يُخرَج المنتج من القالب في المرحلة المناسبة للطريقة المستخدمة وحالة الخرسانة. وتُضبَط ظروف المعالجة بما يدعم تطور المقاومة المستهدفة.
- الفحص والشحن: تُفحَص الأبعاد، وحالة السطح، ومناطق الوصلات، وسجلات الجودة المطلوبة. وتُنفَّذ عمليات الرفع والتكديس والنقل بما يتوافق مع تصميم المنتج.
من المهم أيضًا توافق نظام تحضير الخرسانة مع خط الإنتاج. فخصائص الركام، وتجانس الخلطة، وانتظام توريد الخرسانة تؤثر في استمرارية الإنتاج. وعند تخطيط المصنع، يجب تقييم خيارات محطات خلط الخرسانة بالتوازي مع احتياجات خط إنتاج العبّارات وظروف توزيع المعدات في الموقع.
ما يجب مراعاته عند اختيار القالب وآلة العبّارات الصندوقية
القالب هو المكوّن الأساسي في الإنتاج الذي يحدد هندسة المنتج. وينعكس توافق أجزاء القالب الداخلية والخارجية، واستواء الأسطح، وتفاصيل الزوايا، ومناطق الوصلات على المنتج النهائي. وفي تصميم القالب، تكتسب الصلابة ودقة الأبعاد القابلة للتكرار أهمية مماثلة لسهولة الفك. وإذا كان مخططًا إنتاج مقاطع مختلفة، فيجب تقييم تبديل القوالب، ومساحة التخزين، والمعدات المستخدمة أثناء التبديل مسبقًا.

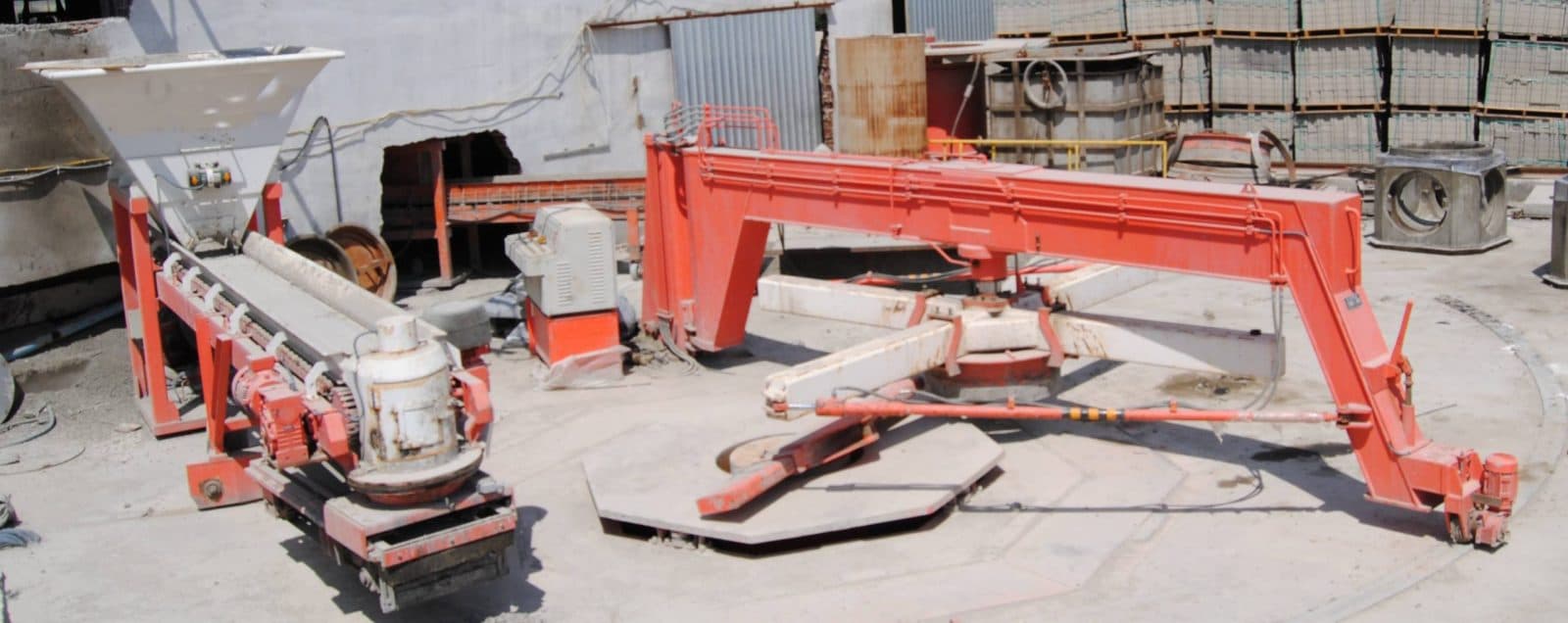

عند اختيار الآلة، يجب النظر إلى المقاطع المستهدفة، ونظام تغذية الخرسانة، وطريقة الدمك، وتنظيم نقل المنتجات معًا. ويمكن دراسة طرازات İBAR MAKİNA المخصصة لإنتاج العبّارات الصندوقية ضمن مجموعة آلات الأنابيب الخرسانية وفقًا لنطاق المنتجات المطلوب. وعند مقارنة الطرازات، يجب التحقق من القالب المناسب وتكوين منظومة الإنتاج إلى جانب حدود الأبعاد.
يمكن النظر في CPM 2400 لإنتاج عبّارات صندوقية بأبعاد تصل إلى 2000x2000 mm. أما CPM 3600 فهو خيار لإنتاج عبّارات صندوقية بأبعاد تصل إلى 3000x3000 mm. وعند استهداف مقطع 3000x2000 mm مثلًا، يجب مناقشة قالب هذا المنتج وتفاصيل إنتاجه بشكل منفصل. ولا ينبغي تفسير معلومات الأبعاد القصوى على أنها تعني إمكانية إنتاج جميع المقاطع الواقعة ضمنها مباشرةً باستخدام المعدات نفسها.
تخطيط مصنع الإنتاج والاستثمار
عند تخطيط المصنع، يجب مراعاة مناطق تجهيز التسليح، وتغذية الخرسانة، والمعالجة، والتخزين، والشحن، إلى جانب المساحة المخصصة للآلة. وتكتسب منظومة الرفع والنقل أهمية خاصة لتحريك المنتجات ذات المقاطع الكبيرة داخل المصنع. وعند اتخاذ قرار الشراء، ينبغي تقييم تنوع القوالب، وإمكانية الوصول لأعمال الصيانة، والحاجة إلى المشغلين، وتدفق الإنتاج، وليس التكلفة الأولية وحدها.
عند الاستعداد لمناقشة المشروع مع İBAR MAKİNA، التي تنتج في تشركيزكوي بمحافظة تكيرداغ منذ 1978 وتصدّر إلى أكثر من 30 دولة، من المفيد مشاركة المقاطع المستهدفة، وأطوال العناصر، وأنواع المنتجات المخطط إنتاجها. ونظرًا إلى اختلاف أسعار الآلات والقوالب حسب التكوين، ينبغي طلب عرض سعر خاص بالمشروع بعد توضيح الاحتياجات الفنية.
الأسئلة الشائعة
هل تُستخدم العبّارة الصندوقية والأنابيب الخرسانية للغرض نفسه؟
يمكن استخدام كليهما في المشاريع المناسبة لنقل المياه أو تمريرها أسفل الطرق. لكن هندسة مقطعيهما تختلف. ويُحدَّد الاختيار من خلال الحسابات الهندسية وفقًا لمعدل التدفق، والارتفاع المتاح، والتربة، والأحمال الإنشائية، وظروف الصيانة.
هل العبّارة الصندوقية بأبعاد 3000x2000 mm خيار إنتاج قياسي؟
يمكن تحديد هذه الأبعاد كمقطع للمشروع؛ لكن لا ينبغي افتراض أنها خيار جاهز لدى كل مصنع أو نظام قوالب. ويجب التحقق من ملاءمة الآلة والقالب من خلال توضيح الفتحة الداخلية، وسماكات الجدران والبلاطات، وطول العنصر، وتفاصيل التسليح.
هل تكفي الآلة وحدها لإنتاج العبّارات الصندوقية مسبقة الصب؟
لا. يلزم أيضًا قالب مناسب، وتجهيز التسليح، وتوريد الخرسانة، ومنطقة للمعالجة، ومراقبة الجودة، ومعدات للنقل. ويجب تخطيط جميع مكونات خط الإنتاج بما يتوافق مع مواصفات المنتج المستهدف وظروف المصنع.
كيف يمكن الحصول على عرض سعر لخط إنتاج العبّارات الصندوقية؟
يمكنكم البدء بمشاركة أبعاد المنتجات المستهدفة، وأطوال العناصر، وأنواع المنتجات، وظروف المصنع. ولتقييم تكوين الآلة والقالب المناسب لمشروعكم، يمكنكم تعبئة نموذج طلب عرض السعر الخاص بشركة İBAR MAKİNA.
